En este Post les Mostrare 3 Formas de Conectar
Nuestras Antenas Caseras a Nuestros Equipos por Ejemplo
un Router/Access Point/Adaptadores WiFi.
Recuerden que Nuestros Equipos deben Contar con Entrada RP-SMA
Es Necesaria esta Entrada para poder Utilizar alguna Antena Externa.
Antes que nada, debo Mencionar que estoy Utilizando
Cable Coaxial RG59. Se Recomienda Utilizar Cable que no sea Demasiado Grueso, Ya que Pueden Perder Calidad Nuestras Redes.
& se Recomienda Utilizar solo de 1 a 4 Metros como Maximo.
Algunos de estos Métodos Requieren un Conector F de Tipo Rosca.
Es Necesario que sea de Rosca, de lo Contrario No Funcionara.
& Vamos a Marcar la Punta a la Medida de 1cm
Después con la Ayuda de Nuestro Exacto, Cortaremos la Linea Trazada.
& Retiraremos el Recubrimiento Negro.
Nos debe quedar algo así..
Ahora Retiramos esta Pequeña Lamina del Cable.
Después Enrollaremos estos Pequeños Cables.
& los Cortaremos, Para dejar así solo unas Pequeñas Puntas.

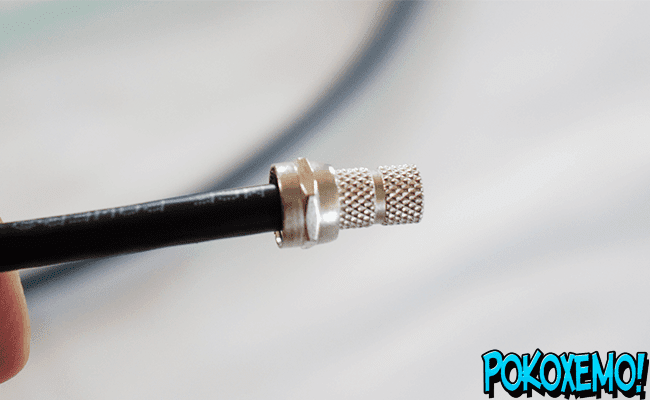

Ahora vamos a tomar Nuestro Conector F y lo Introduciremos a Nuestro Cable Coaxial en Forma Invertida, Tal y como Muestro en la Imagen.
& Retiraremos el Recubrimiento Negro.
Nos debe quedar algo así..
Ahora Retiramos esta Pequeña Lamina del Cable.
Después Enrollaremos estos Pequeños Cables.
& los Cortaremos, Para dejar así solo unas Pequeñas Puntas.
Ahora vamos a tomar Nuestro Conector F y lo Introduciremos a Nuestro Cable Coaxial en Forma Invertida, Tal y como Muestro en la Imagen.
Nos debe quedar algo así..
Lo Siguiente que Haremos, Sera Rellenar con Papel los Espacios
Que Quedaron entre Nuestro Cable Coaxial y el Conecto F.
Que Quedaron entre Nuestro Cable Coaxial y el Conecto F.
Para Rellenar estos Espacios, Utilice Papel de una Libreta
& lo Introduje en los Espacios con la Ayuda de un Palillo para Dientes.
& lo Introduje en los Espacios con la Ayuda de un Palillo para Dientes.
Ya terminado esto, Nos debe Quedar algo Similar.
Recuerden Hacerlo de Ambos Lados.
Los Siguiente que Haremos sera Colocar Silicon
Solamente en la Parte Trasera de Nuestro Conector F.
Solamente en la Parte Trasera de Nuestro Conector F.
Listo, el Silicon nos Ayudara a Evitar que Nuestro Conector F
Se Suelte de Nuestro Cable Coaxial.
Se Suelte de Nuestro Cable Coaxial.
Ahora vamos a tomar una Pequeña Aguja y Haremos un Orificio
En la Esponja que tiene Nuestro Cable. El Orificio sera Justo Alado del Alambre que tiene Nuestro Cable Coaxial.
En la Esponja que tiene Nuestro Cable. El Orificio sera Justo Alado del Alambre que tiene Nuestro Cable Coaxial.
Un Pequeño ZOOM para que vean mejor.
Una ves echo esto, Vamos a tomar un Pequeño Alambre de Cobre.
Como este que les Muestro.
Como este que les Muestro.
A este Alambre de Cobre le Doblaremos
Una de sus Puntas en Forma de Circulo.
Una de sus Puntas en Forma de Circulo.
Este Pequeño Circulo debe Entrar en el PIN
Que tiene Nuestra Entrada RP-SMA de Nuestros Equipos.
Que tiene Nuestra Entrada RP-SMA de Nuestros Equipos.
PD. Procuren que el Alambre solo Haga Contacto con el PIN
Ya que Tengan su Alambre con su Punta Doblada,
Vamos a Cortarlo a la Medida de 1cm. Una ves Cortado lo Introduciremos en el Orificio Que Hicimos Anteriormente con Nuesta Aguja en la Esponja de Nuestro Cable Coaxial.
Vamos a Cortarlo a la Medida de 1cm. Una ves Cortado lo Introduciremos en el Orificio Que Hicimos Anteriormente con Nuesta Aguja en la Esponja de Nuestro Cable Coaxial.
Listo, el resultado debe ser este.
Pueden ver que Nuestro Pequeño Cable Quedo justo En Medio.
Su Función es Hacer Contacto con el PIN de Nuestra Entrada RP-SMA
de Nuestros Equipos.
Su Función es Hacer Contacto con el PIN de Nuestra Entrada RP-SMA
de Nuestros Equipos.
Con esto solo Bastaría, Conectar Nuestro Cable a Nuestros Equipos.
En mi caso es un Adaptador ALFA 2W.
En mi caso es un Adaptador ALFA 2W.
Solo Requiere dar un Pequeño Giro, para Conectarse.
& Listo <3
-------------------------------------------------------------------------
En este Método vamos a Necesitar una Antena Wifi Externa Que ya No Utilicemos, Por ejemplo utilizare un Antena Omnidireccional de 4dBi.
Aqui lo que nos Interesa es Utilizar la Entrada RP-SMA
Vamos a Pasar a Destapar Nuestra Antena.
Al Hacer Esto nos Quedara algo Asi. Es Posible que Algunos Tendrán
El Interior de la Antena de Diferente Manera.
Si tu Antena es Igual a la que estoy Utilizado,
Vamos a Retirar este Recubrimiento Negro.
Al Hacer esto Podremos Verificar
Cual es el Vivo del Cable & cual es la Malla.
Un Pequeño ZOOM para que vean mejor.
Con esto ya Sabremos como ira Colocado Nuestro Cable Coaxial.
Para soldar mas fácil, Les Recomiendo hacer esto.
Tomen un Pequeño Alambre de Cobre.
Ahora vamos a Introducirlo en el Recubrimiento
Que tiene Nuestro Cable Coaxial, Algo asi..
Sobre el Alambre de Cobre, de esta manera.
De esta Manera sera mas Facil poder Soldar
Nuestro Cable Coaxial, a la Antena que Utilizamos.
La Antena, Tiene este Alambre. Que seria donde Recibe la Señal.
Ustedes pueden Retirarla o bien Dejarla.
Eso es a su Gusto. En lo Personal les Recomiendo Quitarla.
Listo, Una ves Soldado Colocamos un poco de Cinta de Aislar.
& ya Podremos Conectar el Cable Coaxial a Nuestros Equipos.
-------------------------------------------------------------------------
[100% RECOMENDADO]
En este Ultimo Metodo Utilizaremos un
Adaptador Rp-sma Macho A Coaxial Tipo F Hembra
PD. El Precio de este Adaptador Puede Variar Mucho $$
Preparar Nuestro Cable Coaxial. Los pasos son muy Fáciles
Vamos a tomar Nuestro Cable Coaxial,
& Vamos a Marcar la Punta a la Medida de 1cm
& Vamos a Marcar la Punta a la Medida de 1cm
Después con la Ayuda de Nuestro Exacto, Cortaremos la Linea Trazada.
& Retiraremos el Recubrimiento Negro.
Nos debe quedar algo así..
Ahora Retiramos esta Pequeña Lamina del Cable.
Después Enrollaremos estos Pequeños Cables.
& los Cortaremos, Para dejar así solo unas Pequeñas Puntas.
Después vamos a Cortar Medio Centímetro del la Esponja que tiene Nuestro Cable Coaxial. Para Descubrir el Alambre de En medio.
Bien, Ahora vamos a tomar Nuestro Conector F
y lo Pasaremos a Instalar en Nuestro Cable Coaxial.
Esto es Facil. Solo lo Introducimos en el Cable y lo Comenzamos
a Enroscar como si Fuera una Tuerca.

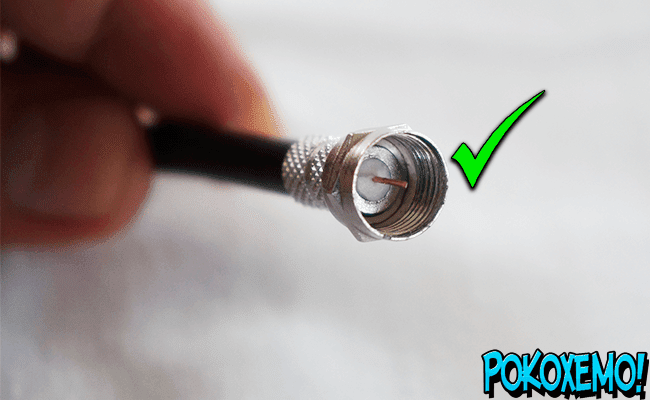

Listo, Asi nos debe Quedar Nuestro Cable Terminado.
Ya que Tengamos Nuestro Cable Preparado, Vamos a Instalar el
Adaptador Rp-sma Macho A Coaxial Tipo F Hembra
Esto es Facil, Solo Tomamos Nuestro Cable Coaxial
& lo Enroscamos en Nuestro Adaptador.
Por Ultimo lo Conectaremos en la Entrada RP-SMA
Que tiene Nuestros Equipos. Por Ejemplo un Adaptador o Router
Este Método, Es el Mas Recomendado!!
[Videos de Fabricación de Antenas WiFi]
& Retiraremos el Recubrimiento Negro.
Nos debe quedar algo así..
Ahora Retiramos esta Pequeña Lamina del Cable.
Después Enrollaremos estos Pequeños Cables.
& los Cortaremos, Para dejar así solo unas Pequeñas Puntas.
Después vamos a Cortar Medio Centímetro del la Esponja que tiene Nuestro Cable Coaxial. Para Descubrir el Alambre de En medio.
Bien, Ahora vamos a tomar Nuestro Conector F
y lo Pasaremos a Instalar en Nuestro Cable Coaxial.
Esto es Facil. Solo lo Introducimos en el Cable y lo Comenzamos
a Enroscar como si Fuera una Tuerca.
Listo, Asi nos debe Quedar Nuestro Cable Terminado.
Ya que Tengamos Nuestro Cable Preparado, Vamos a Instalar el
Adaptador Rp-sma Macho A Coaxial Tipo F Hembra
Esto es Facil, Solo Tomamos Nuestro Cable Coaxial
& lo Enroscamos en Nuestro Adaptador.
Por Ultimo lo Conectaremos en la Entrada RP-SMA
Que tiene Nuestros Equipos. Por Ejemplo un Adaptador o Router
Este Método, Es el Mas Recomendado!!
